遙控器

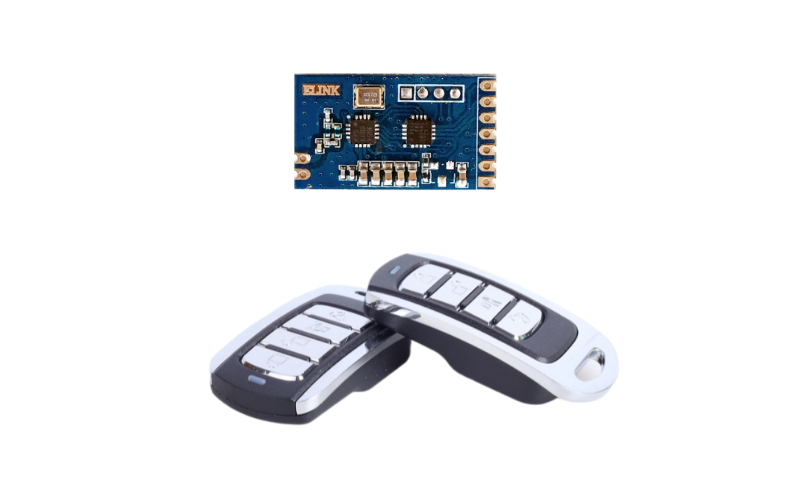

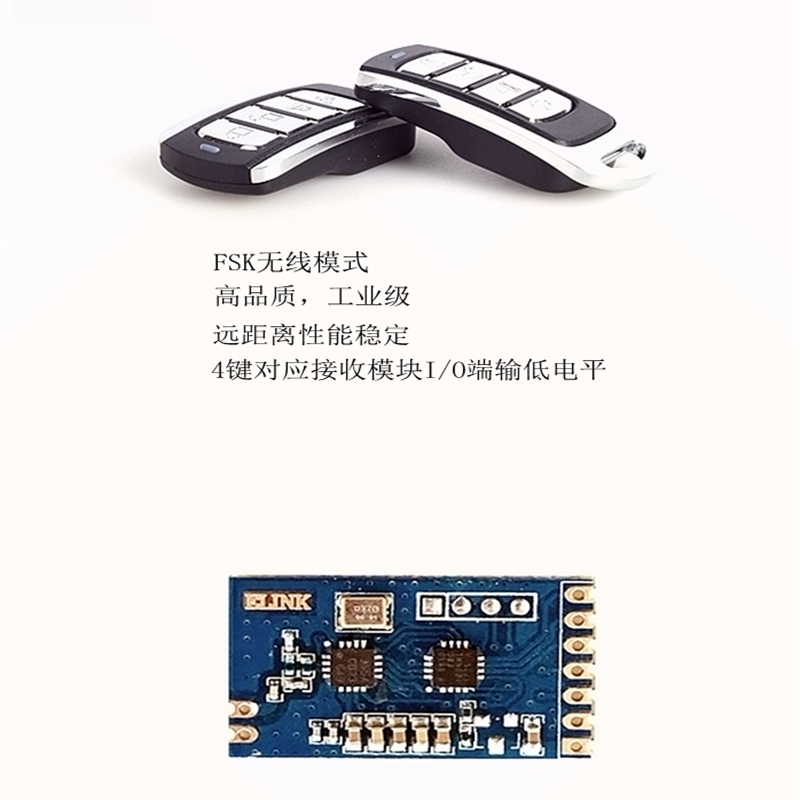

EL1855與EL4010無線收發套件

簡述 本模塊采用了 Silicon Labs 的 SI4355 作為無線接收模組,SI4010作為無線發射模組是一套完整的、體積小巧、低功耗、應用簡單 無線收發套件。此套件分為接收模組與無線模塊,用戶無須再進行開發,即可實現無線的的接收與發送。并可實現發射模組,接收模組收到相應數據觸發對應端口輸出。這是一款目前用途非常廣泛的300米四鍵遙控模塊,常用于報警器設防、車庫門遙控、工業控制、汽車遙控等,這類用途要求遙控器的遙控距離比較遠,可靠性,抗干擾強(50億組不同的地址),非常適合工業控制應用。

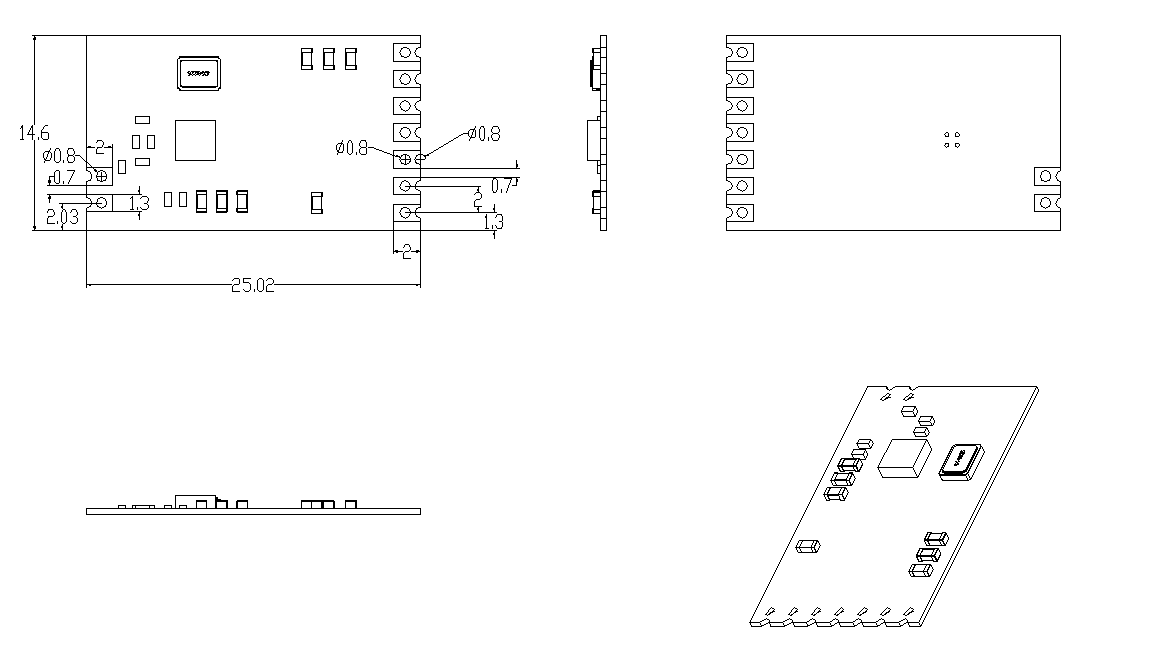

  • 尺寸大?。?/span> 14.6*25.02*2
  • 頻率:: 315/433/868/915MHz
  • 型號: EL1855無線遙控器收發套件

簡述

本模塊采用了 Silicon  Labs 的 SI4355 作為無線遙控器接收模組,SI4010作為無線發射遙控器模組是一套完整的、體積小巧、低功耗、應用簡單 無線收發套件。此套件分為接收模組與無線模塊,用戶無須再進行開發,即可實現無線的的接收與發送。并可實現發射模組,接收模組收到相應數據觸發對應端口輸出。這是一款目前用途非常廣泛的300米四鍵遙控模塊,常用于報警器設防、車庫門遙控、工業控制、汽車遙控等,這類用途要求遙控器的遙控距離比較遠,可靠性,抗干擾強(50億組不同的地址),非常適合工業控制應用。這是一套高性能低成功的無線遙控收發套件。


外形特征:

2.1 無線遙控發射器基本特征:



外形尺寸:62x30x13毫米(可定制)

工作頻率:315MH 434MH 868MH 915MH

發射功率:9.8dBm

工作電流:14毫安

發送模式:FSK/OOK

工作電壓:3V CR2032電池

遙控距離:開闊地?zé)o障礙物遮擋情況下300米

2.2無線遙控接收模塊基本特征:

外形尺寸:25x15x2毫米(不含天線)

工作頻率:315MH 434MH 868MH 915MH

工作電流:14毫安

接收模方:FSK/OOK

接收靈敏度:-115dBm@2.4Kbps

工作電壓:3V/5V

接收距離:開闊地?zé)o障礙物遮擋情況下300米

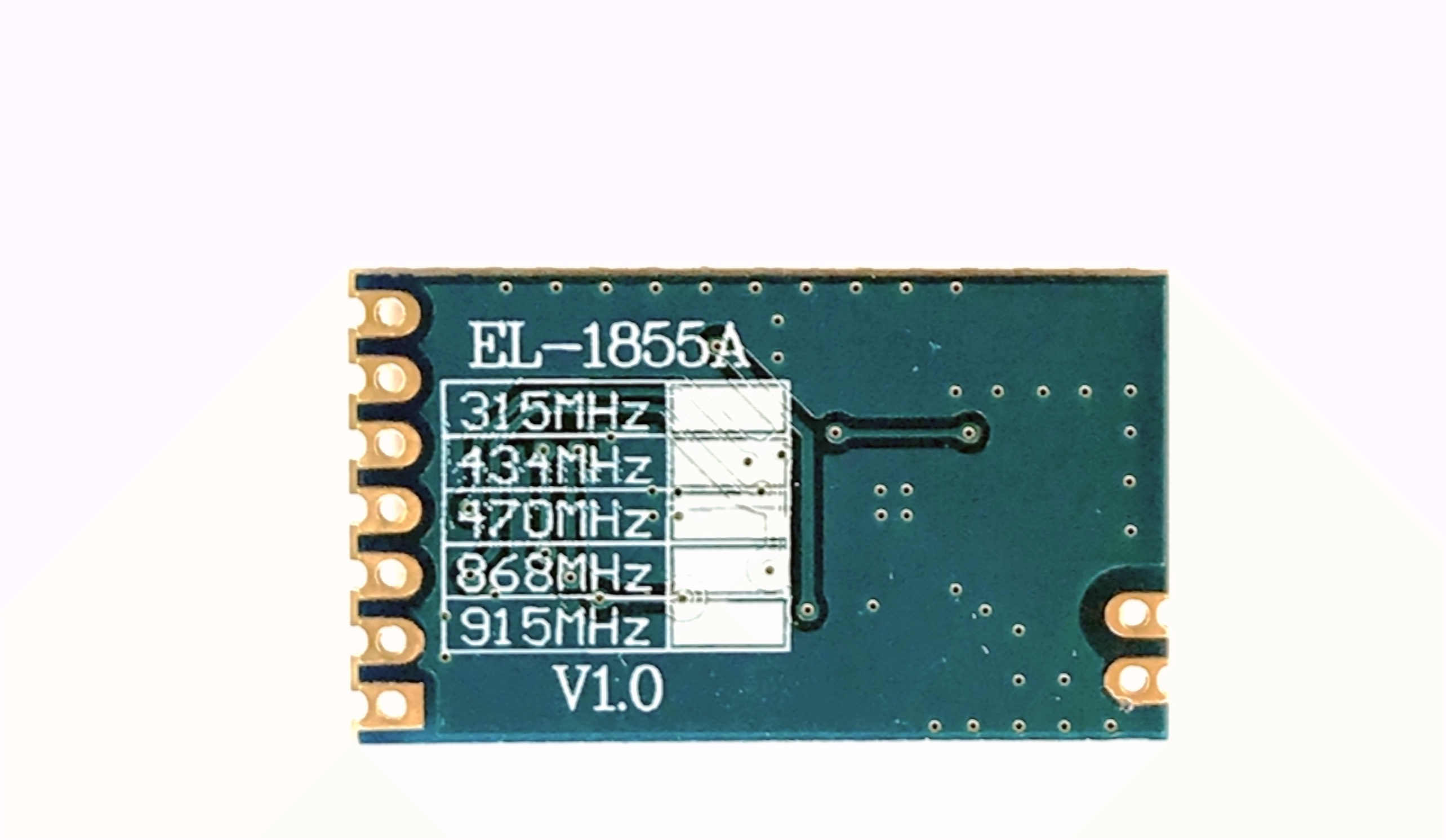

EL1855無線接收模組管腳說明

管腳

名稱

說明

備注

1

VCC

電源輸入  3~3.6V,建議3.3V


2

GND

電源地


3

OUT1

輸出1,對應遙控器第一個按鍵


4

OUT2

輸出2,對應遙控器第二個按鍵


5

OUT3

輸出3,對應遙控器第三個按鍵


6

OUT4

輸出4,對應遙控器第四個按鍵


7

SET

學習引腳輸入,平時高,置低電平后進入學習對碼狀態


8

ANT

天線輸入


9

GND


接收模塊應用說明:

接收模塊有7個引出端,分別為GND、VCC、OUT1、OUT2、OUT3、OUT4、SET,其中VCC為3.3V供電端,GND為接地端,OUT1、OUT2、OUT3、OUT4為數據點動輸出端,平時為低,接收到有效信號時能輸出高電平,驅動電流約5mA,與發射器上的四個按鍵一一對應,平時無接收信號時為低電平,當遙控器相應按鍵按下為輸出高電平。




外形特征:

2.1 無線遙控發射器基本特征:



外形尺寸:62x30x13毫米(可定制)

工作頻率:315MH 434MH 868MH 915MH

發射功率:9.8dBm

工作電流:14毫安

發送模式:FSK/OOK

工作電壓:3V CR2032電池

遙控距離:開闊地?zé)o障礙物遮擋情況下300米

2.2無線遙控接收模塊基本特征:

外形尺寸:25x15x2毫米(不含天線)

工作頻率:315MH 434MH 868MH 915MH

工作電流:14毫安

接收模方:FSK/OOK

接收靈敏度:-115dBm@2.4Kbps

工作電壓:3V/5V

接收距離:開闊地?zé)o障礙物遮擋情況下300米
