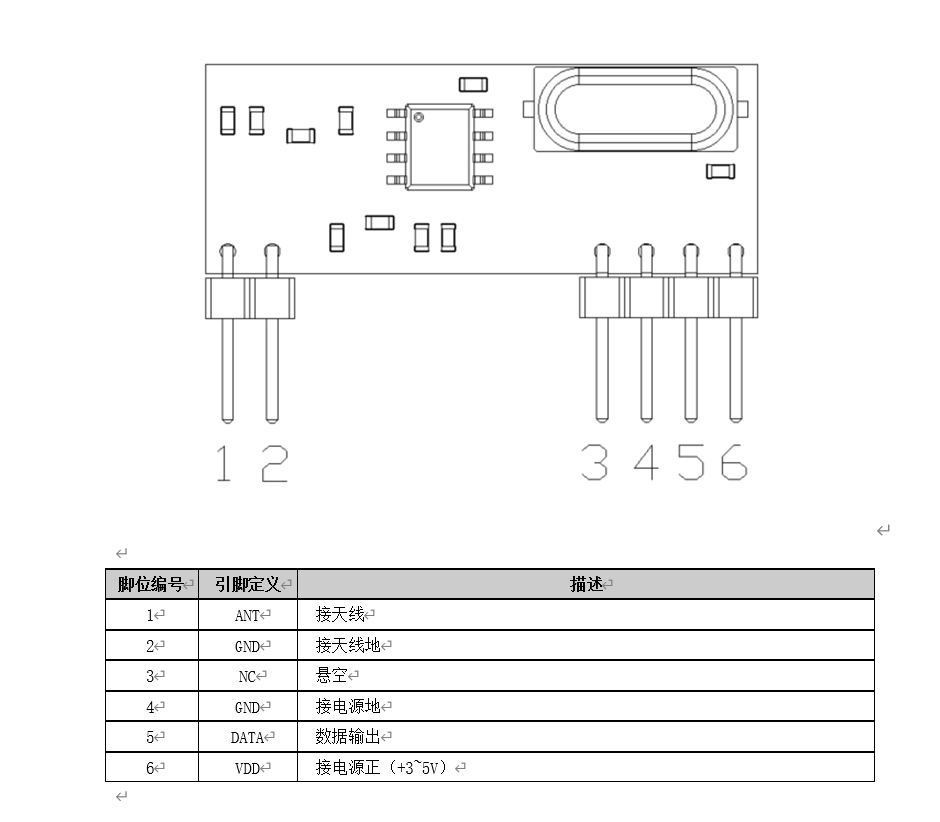

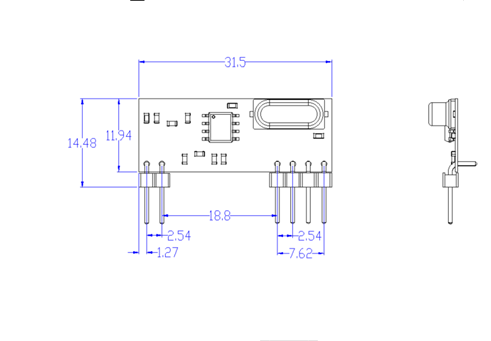

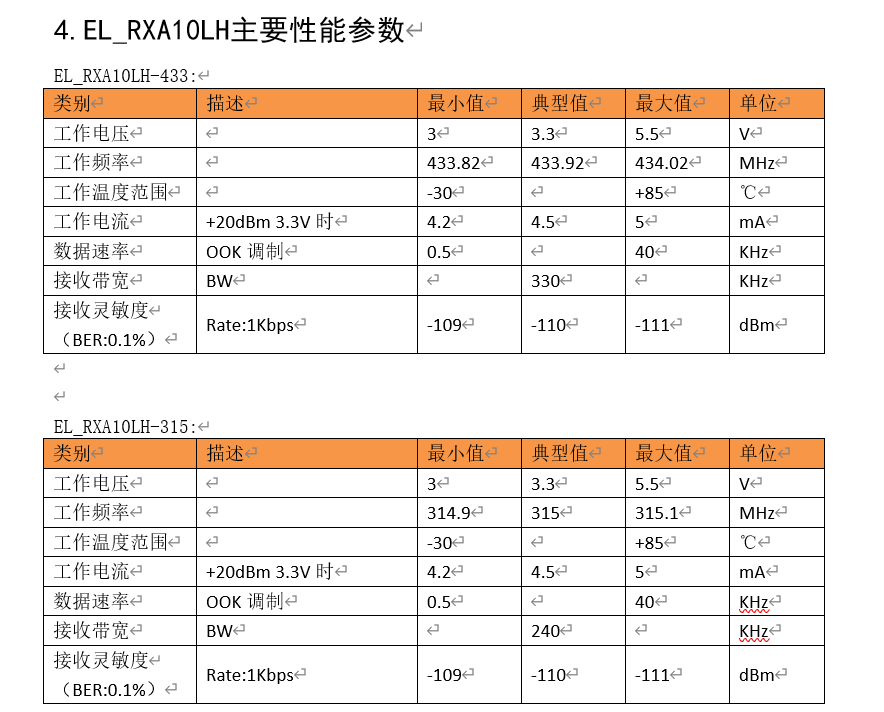

EL_RXA10LH是一款超外差OOK高性能無線接收模組。工作頻段可選為315MHz/433.92MHz。 EL_RXA10LH是超低功耗、高靈敏度、遠距離通訊、高性價比的OOK 射頻接收模塊，適用于ISM 頻段無線應用。具有抗干擾性好、可靠性高的特點，即使在復雜干擾環境的情景使用，也不會對工作距離產生影響。該產品分為315MHz 和433.92MHz兩個工作頻率，支持0.5~40kbps 的數據率范圍，用戶只需要外加簡單的數據解碼電路，即可輕易實現無線產品的開發。主要應用在遙控、家庭安全和告警、車庫和大門開啟、家庭自動化等。
EL_RXB20A簡介

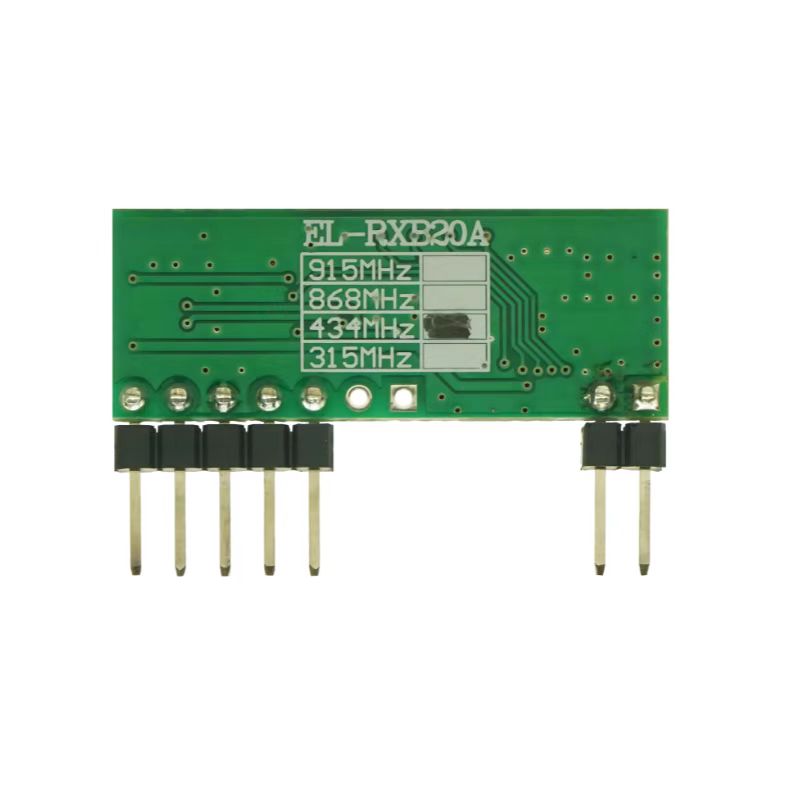

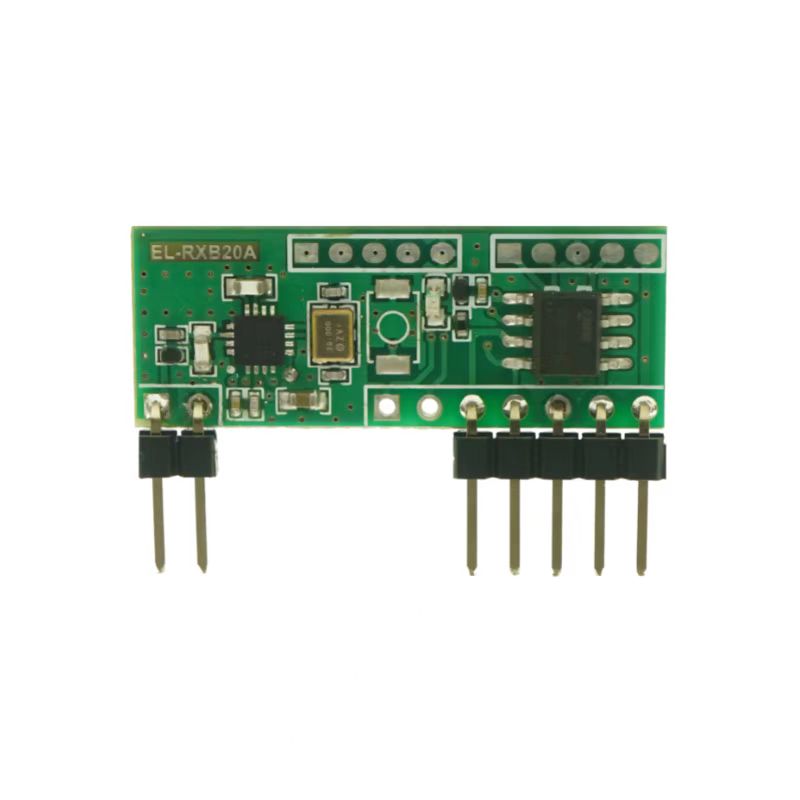

EL_RXB20A是一款采用CMT2219A芯片的超外差OOK高性能無線接收模組。工作頻段可選為315MHz/433.92/868.3/915MHz。
EL_RXB20A是超低功耗、高靈敏度、遠距離通訊、高性價比的OOK 射頻接收模塊，適用于ISM 頻段無線應用。具有抗干擾性好、可靠性高的特點，即使在復雜干擾環境的情景使用，也不會對工作距離產生影響。該產品分為315MHz/433.92315MHz /868.3315MHz /915MHz四個工作頻率，板上集成MCU控制，支持滾動碼解碼，可存儲10組遙控器數據，支持學習/清除模式，即可輕易實現無線產品的開發。主要應用在遙控、家庭安全和告警、車庫和大門開啟、家庭自動化等
.EL_RXB20A主要特性
? 低成本，高性能，高可靠性
? 支持OOK解調模式
? 支持頻率范圍315MHz/433.92315MHz /868.3315MHz /915MHz
? 接收靈敏度高達-110dBm
? 8mA 工作電流
? 電源為2.5~3.6V
? 自帶解碼功能，支持滾動碼解碼
? 支持學習遙控器功能，可存儲10組遙控器數據
? 支持清除所有預存遙控器功能
? 狀態輸出引腳，指示學習狀態，清除狀態等
? 生產免調試
EL_RXB20A-315:
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 2.5 | 3 | 3.3 | V | |
工作頻率 | 314.9 | 315 | 315.1 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
工作電流 | 7 | 8 | 10 | mA | |
數據速率 | 匹配相應遙控器 | KHz | |||
接收帶寬 | BW | 240 | KHz | ||
接收靈敏度 （BER:0.1%） | Rate:1Kbps | -109 | -110 | -111 | dBm |
EL_RXB20A-433:
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 2.5 | 3 | 3.3 | V | |
工作頻率 | 433.82 | 433.92 | 434.02 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
工作電流 | 7 | 8 | 10 | mA | |
數據速率 | 匹配相應遙控器 | KHz | |||
接收帶寬 | BW | 330 | KHz | ||
接收靈敏度 （BER:0.1%） | Rate:1Kbps | -109 | -110 | -111 | dBm |
EL_RXB20A-868:
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 2.5 | 3 | 3.3 | V | |
工作頻率 | 868.2 | 868.3 | 868.4 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
工作電流 | 7 | 8 | 10 | mA | |
數據速率 | 匹配相應遙控器 | KHz | |||
接收帶寬 | BW | 330 | KHz | ||
接收靈敏度 （BER:0.1%） | Rate:1Kbps | -109 | -110 | -111 | dBm |
EL_RXB20A-915:
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 2.5 | 3 | 3.3 | V | |
工作頻率 | 914.9 | 915 | 915.1 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
工作電流 | 7 | 8 | 10 | mA | |
數據速率 | 匹配相應遙控器 | KHz | |||
接收帶寬 | BW | 330 | KHz | ||
接收靈敏度 （BER:0.1%） | Rate:1Kbps | -109 | -110 | -111 | dBm |
EL_RXA10LH無線模組規格書REV10.pdf
